内径mm

12

16

20

25

32

40

50

63

80

100

动作方式

复动型

单动押出型、单动引入型

-

工作介质

空气

使用压力范围

复动型

0.1-1.0MPa(14-145Psi)

单动型

0.2-1.0MPa(28-145Psi)

保证耐压力

1.5MPa(215Psi)

工作温度

-20~80

使用速度范围

复动型：30~500 单动型：50~500

行程公差范围

行程≤150 ^+1.0_{0         行程＞}150 ^+1.4₀

缓冲型式

防撞垫

接管口径

M5×0.8

PT1/4

PT1/8

PT3/8

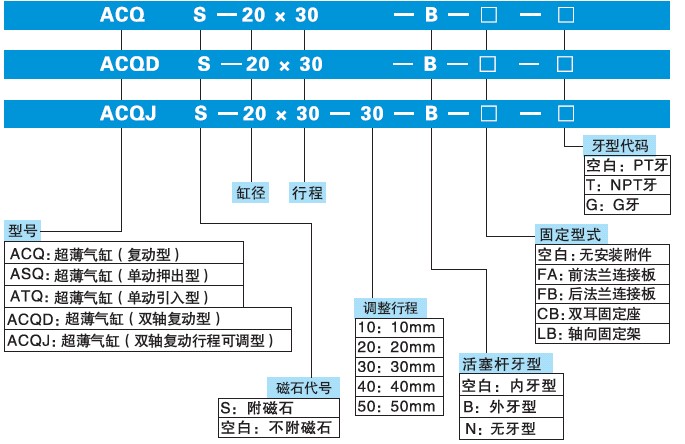

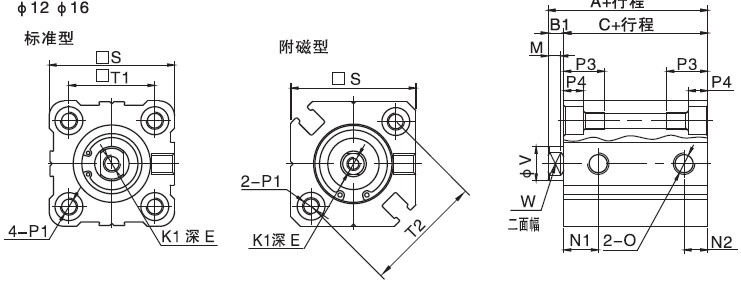

符号

型号

标准型

附磁型

B1

D

E

K1

M

N1

N2

符号/缸径

A

C

A

C

标准型

附磁型

标准型

附磁型

行程≤50

行程≥60

行程≤50

行程≥60

12

20.5

-

17

-

31.5

28

3.5

-

6

M3x0.5

3.5

7.5

9

5

7

16

22

-

18.5

-

34

30.5

3.5

-

8

M4x0.7

3

8

9.5

5.5

20

24

34

19.5

29.5

36

31.5

4.5

-

7

M5x0.8

9

9.5

5.5

25

27.5

37.5

22.5

32.5

37.5

32.5

5

-

12

M6x1.0

11

5.5

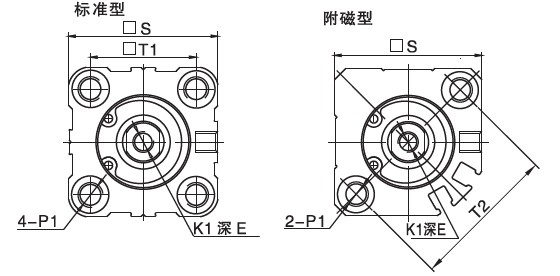

缸径/符号

O

P1

P3

P4

S

T1

T2

V

W

12

M5 x0.8

对边：Φ6.5牙：M4×0.7通孔：Φ3.4

11

3.5

25

15.5

22

6

5

16

M5 x0.8

对边：Φ6.5牙：M4×0.7通孔：Φ3.4

11

3.5

29

20

28

8

6

20

M5 x0.8

对边：Φ9牙：M6×1.0 通孔：Φ5.2

17

7

36

25.5

36

10

8

25

M5 x0.8

对边：Φ9牙：M6×1.0 通孔：Φ5.2

17

7

40

28

40

12

10
