    您现在的位置:首页 > 所有产品 > 气缸 > 紧凑型气缸

    CU自由安装型气缸详细参数:

    缸径 (mm)

    6

    10

    16

    20

    25

    32

    使用流体

    空气

    耐压试验压力

    1.5MPa

    最高使用压力

    1.0MPa

    最低使用压力

    0.12MPa

    0.06MPa

    0.05MPa

    环境温度及介质温度

    无磁性开关: -10℃~70℃(但未冻结)
    带磁性开关: -10℃~60℃(但未冻结)

    给油

    不给油

    使用活塞速度

    50~500mm/s

    缓冲

    垫缓冲

    杆端螺纹

    外螺纹

    螺纹公差

    JIS 2级

    行程长度允差

    +1.00mm

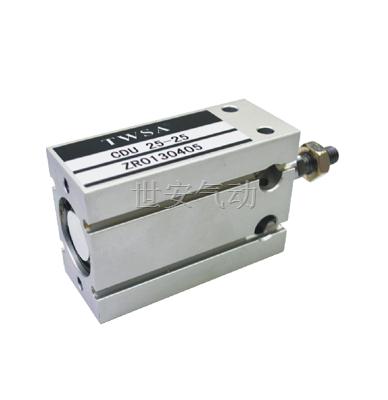

    CU自由安装型气缸高清图:

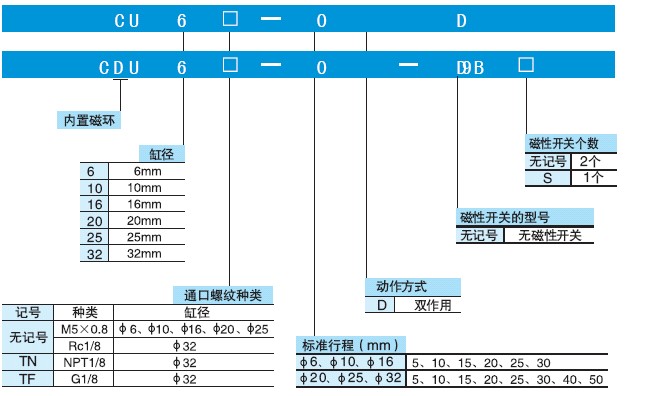

    CU自由安装型气缸订购码:

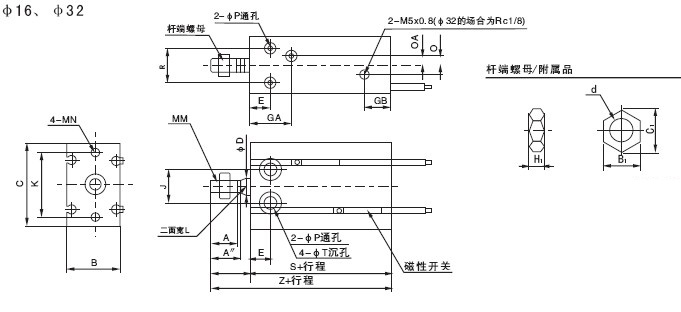

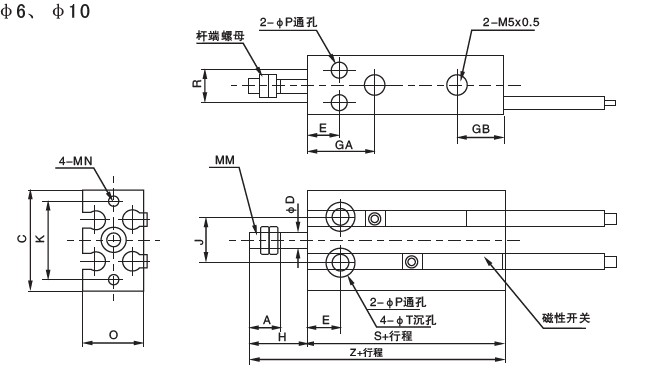

    CU自由安装型气缸外部结构尺寸图:

    零件型号

    适合缸径 mm

    d

    H1

    B1

    C1

    NTP-006

    6

    M3×0.5

    1.8

    5.5

    6.4

    NTP-010

    10

    M4×0.7

    2.4

    7

    8.1

    NTJ-015A

    16

    M5×0.8

    4

    8

    9.2

    NT-015A

    20

    M6×1.0

    5

    10

    11.5

    NT-02

    25

    M8×1.25

    5

    13

    15.0

    NT-03

    32

    M 10×1.25

    6

    17

    19.6
