    您现在的位置:首页 > 所有产品 > 气缸 > 紧凑型气缸

    CQ2薄型气缸详细参数:

    缸径( m m )

    32

    40

    50

    63

    80

    100

    动作方式

    单杆双作用

    使用流体

    空气

    耐压试验压力

    1.5MPa

    最高使用压力

    1.0MPa

    最低使用压力

    0.05MPa

    环境及流体温度

    无磁性开关: -10℃~70℃(未冻结时)
    带磁性开关: -10℃~60℃(未冻结时)

    给油

    不要(不给油)

    使用活塞速度

    5 0 ~ 5 0 0 m m /s

    允许
    动能 J

    标准型

    0.15

    0.26

    0.46

    0.77

    1.36

    2.77

    带缓冲垫

    0.29

    0.52

    0.91

    1.54

    2.71

    4.54

    行程长度误差

    1.00mm

    注)行程长度误差不含缓冲垫的变化量。

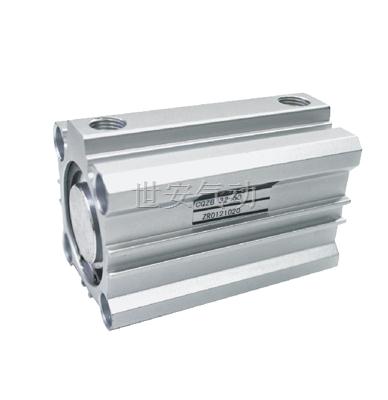

    CQ2薄型气缸高清图:

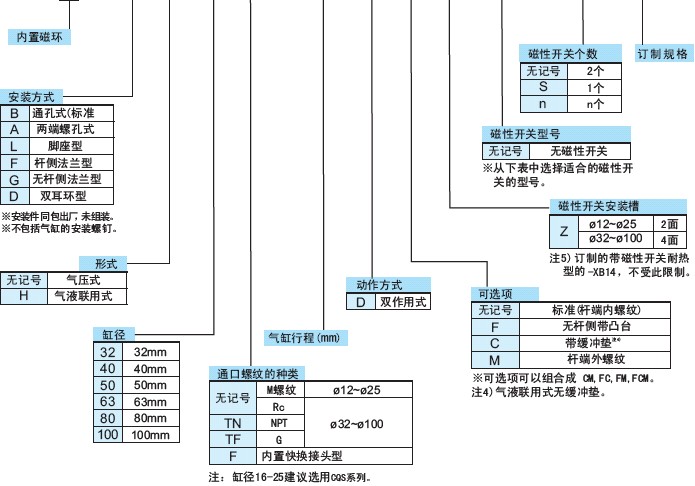

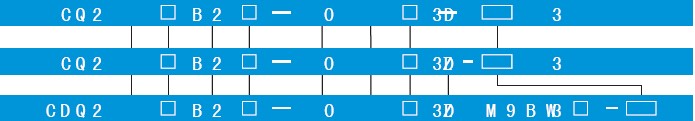

    CQ2薄型气缸订购码:

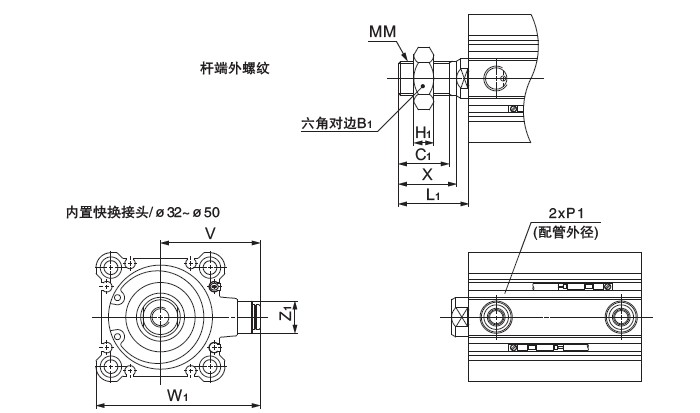

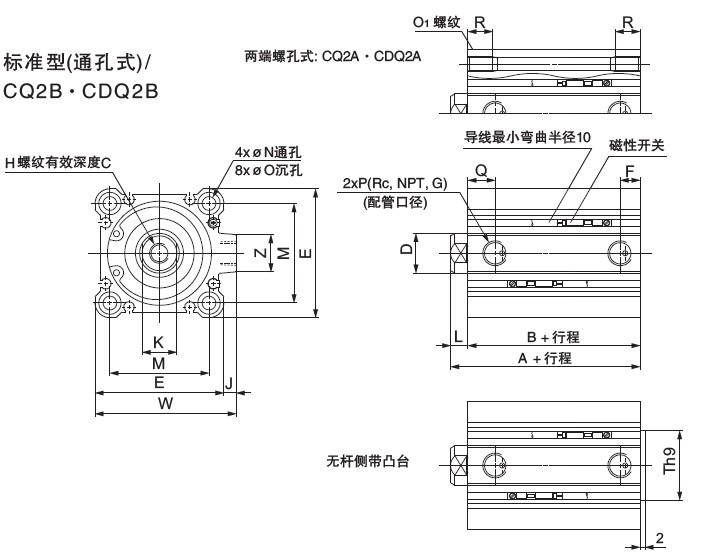

    CQ2薄型气缸尺寸图:

    CQ2薄型气缸详细参数:

    缸径(mm)

    行程范围
    (mm)

    无磁性开关

    带磁性开关

    C

    D

    E

    H

    J

    K

    L

    M

    N

    O

    W

    Z

    A

    B

    F

    P

    Q

    A

    B

    F

    P

    Q

    32

    5

    30

    23

    5.5

    M5x0.8

    11.5

    40

    33

    7.5

    1/8

    10.5

    13

    16

    45

    M8 x 1.25

    4.5

    14

    7

    34

    5.5

    9深7

    49.5

    44

    10~50

    7.5

    1/8

    10.5

    75, 100

    40

    23

    40

    5~50

    36.5

    29.5

    8

    1/8

    11

    46.5

    39.5

    8

    1/8

    11

    13

    16

    52

    M8 x 1.25

    5

    14

    7

    40

    5.5

    9深7

    57

    15

    75, 100

    46.5

    39.5

    50

    10~50

    38.5

    30.5

    10.5

    1/4

    10.5

    48.5

    40.5

    10.5

    1/4

    10.5

    15

    20

    64

    M10 x 1.25

    7

    17

    8

    50

    6.6

    11深8

    71

    19

    75, 100

    48.5

    40.5

    注2)带缓冲垫的外形尺寸与上表标准型相同。

    注3)中间行程的长度方向尺寸的计算方法,分成加隔板型(标准、-XB10A)和专用缸体型(-XB10)

    ※:无磁性开关的场合,只有A, B, F, P, Q的尺寸发生变化,请参见尺寸表。 16-25缸径请参见CQS尺寸图。63及以上缸径尺寸图请联系我公司业务员索取。
