MGG带导杆型气缸详细参数：

	缸径(mm)		20	25	32	40	50	63	80	100
	使用流体		空气
	动作方式		双作用
	最低使用压力		1.0MPa
	最高使用压力		1.5MPa
	环境及流体温度		−10 ~ 6 0℃ （但未冻结）
	活塞速度		5 0~ 100 0 m m / s						5 0~ 7 0 0 m m / s
	缓冲		内置液压缓冲器(2个)
	行程公差(mm)
	行程可调范围(单侧)(mm)		0~ -10	0 ~ -15
	最大吸收能量(J)		5.88	19.6		58.8			147
	＊给油		不需要
	轴承		滑动轴承/球轴承
	活塞杆不回转精度	滑动轴承	±0.07°	±0.06°		±0.05°	±0.04°			±0.03°
		球轴承	±0.06°	±0.05°	±0.05°			±0.03°		±0.02°
	接管口径Rc		1/8				1/4		3/8
＊如需给油，请用透平1号油ISOVG32。

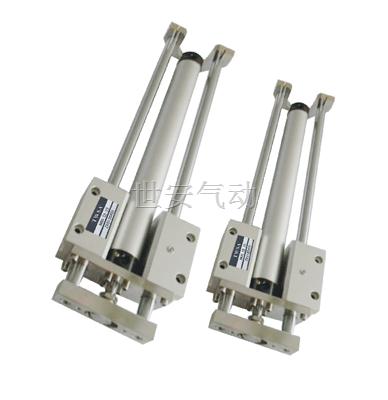

产品高清图：

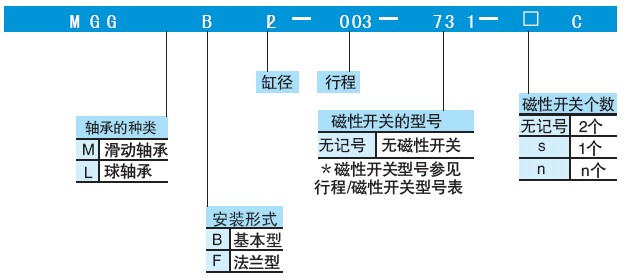

MGG带导杆型气缸订购码：

磁性开关安装件型号

磁性开关型号	缸径
磁性开关型号	20	25	32	40	50	63	80	100
D-C7·H7	BMA2 -020	BMA2 -025	BMA2 -032	BMA2 -040	BMA2 -050	BMA2 -063
D-B5· G5·K5	BA-01	BA-02	BA-32	BA-04	BA-05	BA-06	BA-08	BA-10

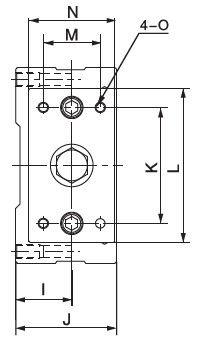

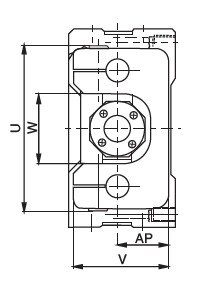

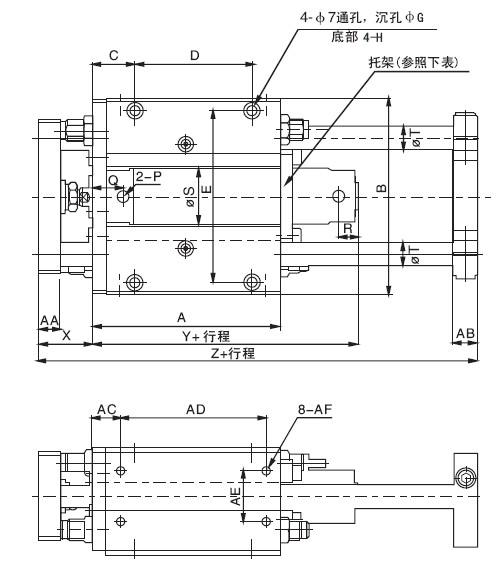

MGG带导杆型气缸外部尺寸图：

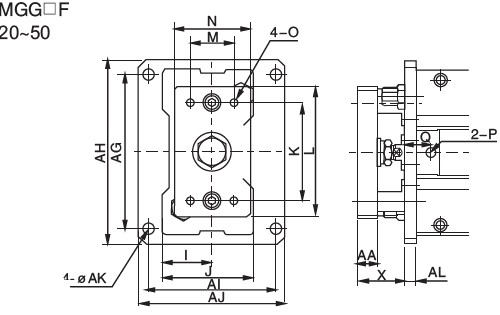

法兰型：

缸径mm	法兰型
缸径mm	Q	X	AG	AH	AI	AJ	AK	AL
20	21	30	112	125	82	95	6.6	9
25	21	37	134	150	92	108	9	9
32	21	37	134	150	102	118	9	9
40	25	44	170	186	134	150	9	12
50	26	55	190	210	140	160	11	12

缸径(mm)	行程范围mm	A	AA	AB	AC	AD	AE	AF	AP	B	C	D	E	F	G	H	I	J	K	L	M	N
20	75,100,125 ,150,200	99	12	11	16.5	75	30	M5×0.8深10	25	108	24	60	92	5.5	9.5深6	M8×1.25深14	30	55	60	80	25	45
25	75,100,125,150 ,200,250,300	109	16	13	16.5	85	30	M6×1深12	30	160	26.5	65	113	6.6	11深8	M10×1.5深18	35	65	70	100	35	54
32		125	16	16	19	100	35	M6×1深12	35	135	29	80	118	6.6	11深8	M10×1.5深18	40	73	80	106	35	60
40		152	19	19	22	120	40	M8×1.25深16	45	170	32	100	150	9	14深10	M12×1.75深21	50	93	95	134	5	75
50		185	25	21	22	150	45	M10×1.5深20	50	194	37	120	170	11	17深12	M14×2深25	55	103	115	152	56	90
