    CXS紧凑型双联气缸详细参数:

    产品高清图见图一

    缸径(mm)

    6

    10

    15

    20

    25

    32

    使用流体

    空气(不给油)

    耐压实验压力

    1.05MPa

    最高使用压力

    0.7MPa

    最低使用压力

    0.3MPa

    环境及流体温度

    -10~60℃(但未冻结)

    使用活塞速度

    30~300mm/s

    30~800mm/s

    30~700mm/s

    30~600mm/s

    缓冲

    垫缓冲(两侧)

    配管连接口径

    M5 x 0.8

    Rc 1/8

    轴承部种类

    滑动轴承、球轴承(外形尺寸相同)

    注)使用活塞最大速度是伸出侧的值。
    返回侧的使用活塞最大速度是伸出侧值的大约70%。

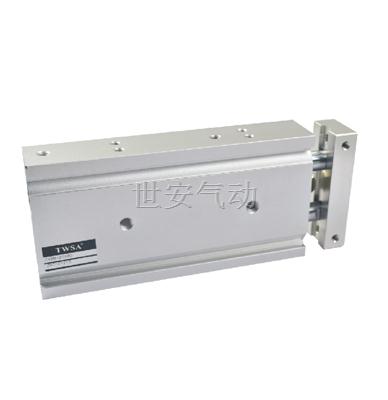

    CXS紧凑型双联气缸高清图(图一):

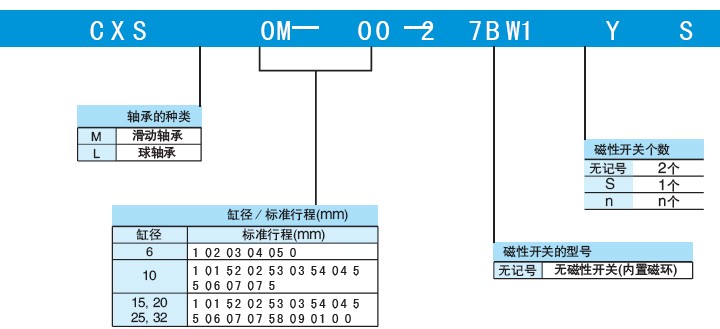

    CXS紧凑型双联气缸订购码:

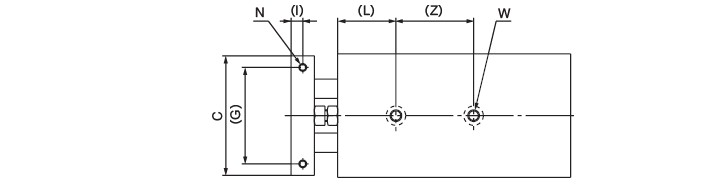

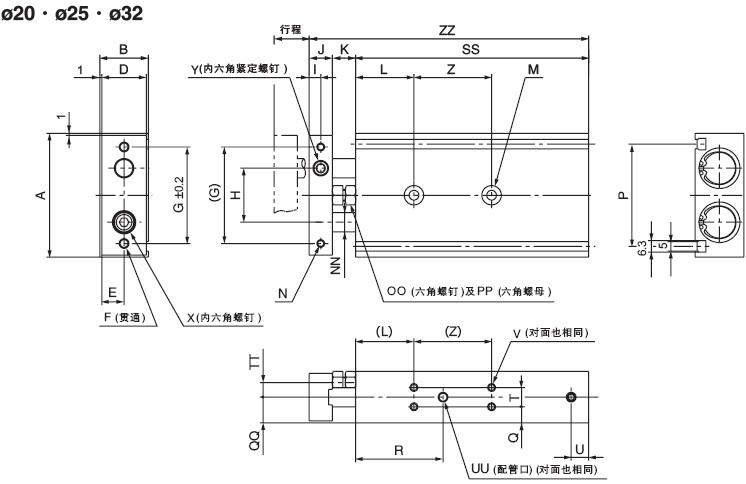

    CXS紧凑型双联气缸尺寸图:

    型号

    A

    B

    C

    D

    E

    F

    G

    H

    I

    J

    K

    L

    M

    N

    NN

    OO

    P

    CXS□20

    64

    25

    62

    23

    11.5

    2-M5×0.8

    50

    28

    6

    12

    12

    30

    2-ø5.5通孔
    2-ø9.5沉孔深5.3

    2-M4×0.7
    螺孔深6

    ø10

    M6×1.0×18.5e

    53

    CXS□25

    80

    30

    78

    28

    14

    2-M6×1.0

    60

    35

    6

    12

    12

    30

    2-ø6.9通孔
    2-ø11沉孔深6.3

    2-M5×0.8
    螺孔深7.5

    ø12

    M6×1.0×18.5e

    64

    CXS□32

    98

    38 96 36 18

    2-M6×1.0

    75

    44

    8

    16

    14

    30

    2-ø6.9通孔
    2-ø11沉孔深6.3

    2-M5×0.5
    螺孔深8

    ø16

    M8×1.25×23e

    76



    型号

    PP

    Q

    QQ

    R

    T

    TT

    U

    UU

    V

    W

    X

    Y

    CXS□20

    M6×1.0

    7.75

    12.5

    45

    9.5

    6.5

    8

    4-M5×0.8
    螺孔深4.5

    8-M4×0.7
    螺孔深5.5

    2-M6×1.0
    螺孔深10

    M6×1.0×12 e

    M8×1.25×6 e

    CXS□25

    M6×1.0

    8.5

    15

    46

    13

    9

    9

    4-Rc 1/8
    螺孔深6.5

    8-M5×0.8
    螺孔深7.5

    2-M8×1.25
    螺孔深12

    M6×1.0×12 e

    M8×1.25×6 e

    CXS□32

    M8×1.25

    9

    19

    56

    20

    11.5

    10

    4-Rc 1/8
    螺孔深6.5

    8-M5×0.8
    螺孔深7.5

    2-M8×1.25
    螺孔深12

    M8×1.25×16 e

    M10×1.55×6 e

    更多行程尺寸请与我公司联系
