迷你气缸产品相关参数

MA、MAC不锈钢迷你气缸的特点：1、执行亚德客企业标准。2、活塞密封采用异性变向密封结构，尺寸紧凑，有储油功能。3、前后盖带固定式防撞垫，可减少气缸的换向冲击。4、多种后盖形式，使气缸安装更方便。5、前后盖与不锈钢缸体采用铆合滚包结构，连接可靠。6、缸体采用高精度不锈钢管，强度高、抗腐蚀。7、多种规格的气缸及气缸安装附近可供客户选择使用。8、此系列气缸全部附磁。

MA、MAC不锈钢迷你气缸详细参数：

内径		16		20	25	32	40	50	63
动作形式	MSA/MTA	单动型						-
	MAR	-		复动型
	MA、MAD、MAJ	复动型						-
	MAC、MACD、MACJ			复动缓冲型
工作介质		空气
	复动型	0.1~1.0MPa（10~145Psi）
	单动型	0.2~1.0MPa（28~145Psi））
保证耐压力		1.5MPa（215Psi）
使用温度范围℃		20~70
使用速度范围		单动型：50~800mm/s 复动型：30~800mm/s
行程公差范围		0~150﹢10/0 ＞150﹢1.4/0
缓动型式		MAC、MACD、MACJ系列可调式缓动；其它系列防撞垫
接管口径①		M5×8	PT1/8					PT1/4
符号

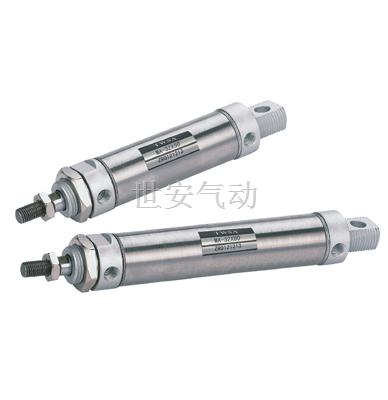

MA、MAC不锈钢迷你气缸高清图：

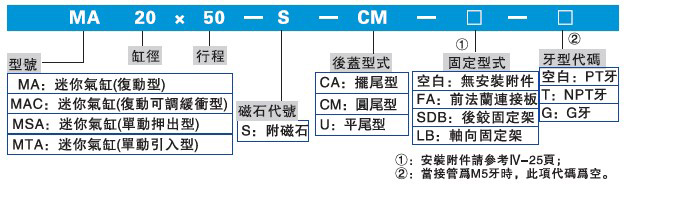

MA、MAC不锈钢迷你气缸订购码：

MA、MAC不锈钢迷你气缸行程表：

内径		标准行程（mm）				最大行程	容许行程
MA MAC	16	25 50 75 80 100 125 150 160 175 200				200	500
	20	25 50 75 80 100 125 150 160 175 200 250 300	MAR	20	25 50 75 80 100 125 150 160 175 200 250 300	300	600
	25	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500		25	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	700
	32			32		500	700
	40			40		500	700
	50			50		500	700
	63			63		500	700
MSA	16	25 50 75 100	MTA	16	25 50 75 100	-	-
	20	25 50 75 100 125 150		20		-	-
	25			25		-	-
	32			32		-	-
	40			40		-	-
MAD MACD MAJ MACJ	16	25 50 75 80 100 125 150 160				-	-
	20	25 50 75 80 100 125 150 160 175 200				-	-
	25	25 50 75 80 100 125 150 160 175 200 250				-	-
	32					-	-
	40					-	-
	50					-	-
	63					-	-

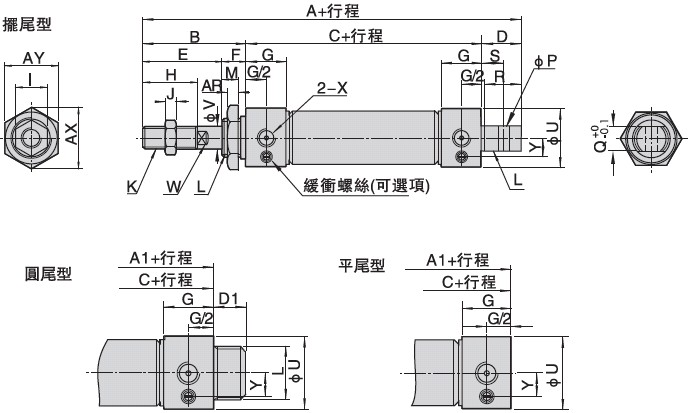

MA、MAC不锈钢迷你气缸外部规格图：

MA、MAC不锈钢迷你气缸规格表：

内径/符号	A	A1	B	C	D	D1	E	F	G	H	I	J	K
16	114	98	38	60	16	16	22	16	10	16	10	5	M6×1
20	137	116	40	76	21	12	28	12	16	20	12	6	M8×1.25
25	141	120	44	76	21	14	30	14	16	22	17	6	M10×1.25
32	147	120	44	75	27	14	30	14	16	22	17	6	M10×1.25
40	149	122	46	75	27	14	32	14	16.7	24	17	7	M12×1.25

内径/符号	L	M	P	Q	R	S	U	V	W	X	AR	AX	AY	Y
16	M16×1.5	14	6	12	14	9	21	6	5	M5×0.8	6	25	22	-
20	M22×1.5	10	8	16	19	12	27	8	6	PT 1/8	7	32	29	8.7
25	M22×1.5	12	8	16	19	12	27	8	6	PT 1/8	7	33	29	8.7
32	M24×2.0	12	10	16	25	15	35	12	10	PT 1/8	8	37	32	12
40	M30×2.0	12	12	20	25	15	41.6	16	14	PT 1/8	9	47	41	15
