MAL标准型铝合金迷你气缸的特点：1、执行亚德客企业标准，采用铝圆管缸体。2、前后盖与缸管采用螺纹连接。3、活塞密封采用异性变向密封结构，尺寸紧凑，有储油功能。4、前端盖采用自润滑轴承导向，润滑盖导向性能好。5、多种后盖形式，使气缸安装更方便。6、多种规格的气缸及气缸安装附近可供客户选择使用。
MAL标准型铝合金迷你气缸参数概述:
|
 |
内径 |
20 |
25 |
32 |
40 |
||
|
动作形式 |
MSAL、MTAL系列 |
单动型 |
|||||
|
其它系列 |
复动型 |
||||||
|
工作介质 |
空气 |
||||||
|
使用压力范围 |
复动型 |
0.1~1.0MPa（10~145Psi） |
|||||
|
单动型 |
0.2~1.0MPa（28~145Psi）） |
||||||
|
保证耐压力 |
1.5MPa（215Psi） |
||||||
|
使用温度范围℃ |
-20~70 |
||||||
|
使用速度范围 |
单动型：50~800mm/s 复动型：30~800mm/s |
||||||
|
行程公差范围 |
0~150﹢10/0 ＞150﹢1.4/0 |
||||||
|
缓动型式 |
防撞垫 |
||||||
|
接管口径① |
PT1/8 |
PT1/4 |
|||||
| 符号 |
|
||||||

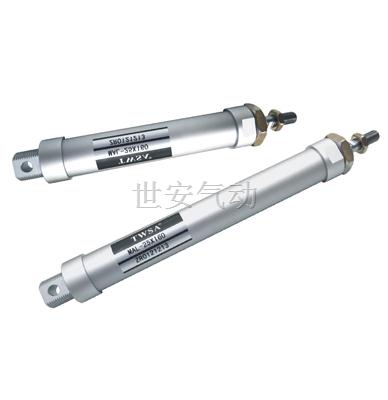

MAL标准型铝合金迷你气缸高清图：

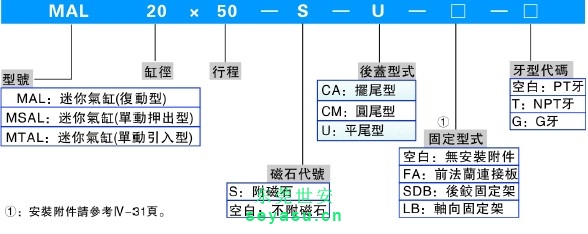

MAL标准型铝合金迷你气缸订购码订购码：
MAL标准型铝合金迷你气缸的行程表：
|
内径 |
标准行程（mm） |
最大行程 |
容许行程 |
|
|
MAL |
20 |
25 50 75 80 100 125 150 160 175 200 250 300 |
500 |
800 |
|
25 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 |
800 |
1200 |
|
|
32 |
800 |
1200 |
||
|
40 |
1200 |
1500 |
||
|
MSAL |
20 |
25 50 75 100 125 150 |
150 |
- |
|
25 |
150 |
- |
||
|
32 |
150 |
- |
||
|
40 |
150 |
- |
||
|
MTAL |
20 |
25 50 75 100 |
100 |
- |
|
25 |
100 |
- |
||
|
32 |
100 |
- |
||
|
40 |
100 |
- |
||
|
MALD |
20 |
25 50 75 80 100 125 150 160 175 200 |
200 |
- |
|
25 |
25 50 75 80 100 125 150 160 175 200 250 |
250 |
300 |
|
|
32 |
250 |
300 |
||
|
40 |
250 |
300 |
||

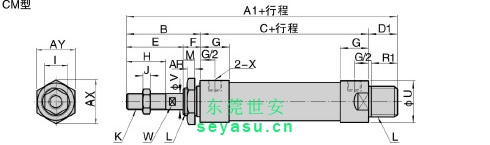

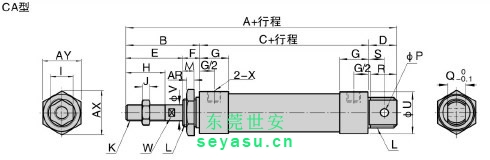

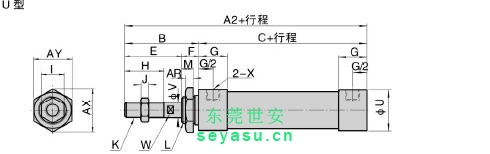

MAL标准型铝合金迷你气缸外部规格图：
MAL标准型铝合金迷你气缸规格表：
|
内径/符号 |
A |
A1 |
A2 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
K |
|
20 |
131 |
122 |
110 |
40 |
70 |
21 |
12 |
28 |
12 |
16 |
20 |
12 |
6 |
M8×1.25 |
|
25 |
135 |
128 |
114 |
44 |
70 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10×1.25 |
|
32 |
141 |
128 |
114 |
44 |
70 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10×1.25 |
|
40 |
165 |
152 |
138 |
46 |
92 |
27 |
14 |
32 |
14 |
22 |
24 |
17 |
7 |
M12×1.25 |
|
内径/符号 |
L |
M |
P |
Q |
R |
R1 |
S |
U |
V |
W |
X |
AR |
AX |
AY |
|
20 |
M22×1.5 |
10 |
8 |
16 |
19 |
10 |
12 |
29 |
8 |
8 |
PT/8 |
7 |
33 |
29 |
|
25 |
M22×1.5 |
12 |
8 |
16 |
19 |
12 |
12 |
34 |
10 |
8 |
PT/8 |
7 |
33 |
29 |
|
32 |
M24×1.5 |
12 |
10 |
16 |
25 |
12 |
15 |
39.5 |
12 |
10 |
PT/8 |
8 |
37 |
32 |
|
40 |
M30×1.5 |
12 |
12 |
20 |
25 |
12 |
15 |
49.5 |
16 |
14 |
PT/4 |
9 |
47 |
41 |
