①

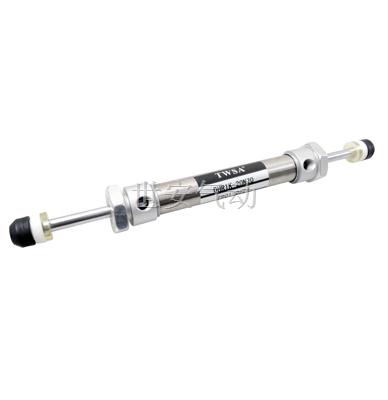

DHR：注塑机取料机械手用高速气缸

②

1=前端盖外牙固定式 2=前端盖内螺丝孔固定安装方式

③

U:上下行气缸 P:引拔缸 S:摆动缸
C:侧姿（转角）缸 H:防落缸 K:缓冲气缸

④

气缸内径尺寸Φ32mm
标准：Φ20. Φ25. Φ32. Φ40. Φ50. Φ63. Φ80. Φ100

⑤

M=活塞内附加磁环 N=活塞内无加磁环

⑥

550=气缸行程550mm
标准：50st.75st.100st.120st.200st.300st.450st.550st.
650st.750st

⑦

可调整缓冲功能 PPV=前后附可调缓冲型
FPPV=前端盖附可调缓冲型 RPPV=后端盖附可调缓冲型

⑧

客户使用编号

活塞直径
mm

活塞杆直径
mm

工作压力

0.6

0.7

0.8

0.9

1

出力

回力

出力

回力

出力

回力

出力

回力

出力

回力

20

8

188.4

158.3

219.8

184.6

251.2

211.0

282.6

237.4

314.0

263.8

10

188.4

141.3

219.8

164.0

251.2

188.4

282.6

212.0

314.0

235.5

25

10

284.4

247.3

343.4

288.5

392.5

329.7

441.6

370.9

480.6

412.1

12

284.4

226.6

343.4

264.3

392.5

302.1

441.6

339.8

480.6

377.6

32

12

482.3

414.5

562.7

483.6

843.1

552.6

723.5

621.7

803.8

600.8

16

482.3

381.7

562.7

422.0

843.1

482.3

723.5

542.6

803.8

602.9

40

16

753.6

633.0

879.2

738.5

1004.8

844.0

1130.4

949.5

1256.0

1055.0

50

20

1177.5

989.1

1373.8

1154.0

1570.0

1318.8

1766.3

1483.7

1962.5

1643.5

63

20

1839.4

1681.0

2181.0

1861.2

2492.5

2241.3

2804.1

2521.5

3115.7

2801.7

80

25

3014.4

2720.0

3516.8

3173.4

4019.2

3626.7

4521.6

4080.0

5024.0

4533.4

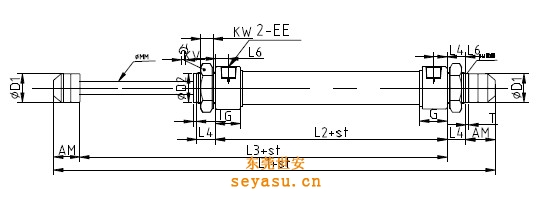

记号

AM

φD1

φD2

φD3

T

L1

L2

L3

L4

L6

G

KV

KW

EE

φ20

16.7

18

18

M20×1.5

2

210

78

164.6

12

8.5

16

26

8

PT1/8
