    您现在的位置:首页 > 所有产品 > 气缸 > ORIGA无杆气缸

    OSP-STL导轨型无杆气缸特点:1.经抛光和硬化的钢制导轨;2、适用于多向大负载;3、高精度;4、内置式油脂润滑;5、任意行程可达3700mm;6、阳极氧化铝导轨活塞,尺寸与SLIDELINE和PROLINE导轨兼容;7、STL16-32的安装高度与OSP-P带SLIDELINE和PROLINE导轨一致;8、最大速度 STL16:V=3m/s  STL25至50:V=5m/s;



    STL导轨型无杆气缸参数概述:

    品名

    STL导轨型无杆气缸

    品牌

    德国ORIGA

    价格

    请来电0769-81558220咨询

    缸径

    φ16、25、32、40、50

    行程

    任意行程可达3700mm

    速度

    STL16:maxV=3m/s STL25~50:maxV=5m/s

    寿命

    8000km以上

    主要应用行业

    ORIGA无杆气缸被广泛地应用于机械手、波峰焊接机、自动点胶机、丝移印机、喷涂设备、飞刀装置、自动送料机、吹塑机、吸塑机、包装机械、橡胶机械、皮草机械、纺织机械、雕刻机械、运输系统、物流设备、自动门(交通铁路行业)、机床自动化设备等行业。

    产品优点

    1.内外钢带采用金属密封的专利技术,耐腐蚀、使用寿命长(可达8000km)。
    2.端盖可按要求旋转4*90到任意接口位置安装
    3.三面燕尾槽的构造,模块化部件,易于组装
    4.双重作用并有可调末端缓冲装置
    5.用于位置传感的磁性活塞

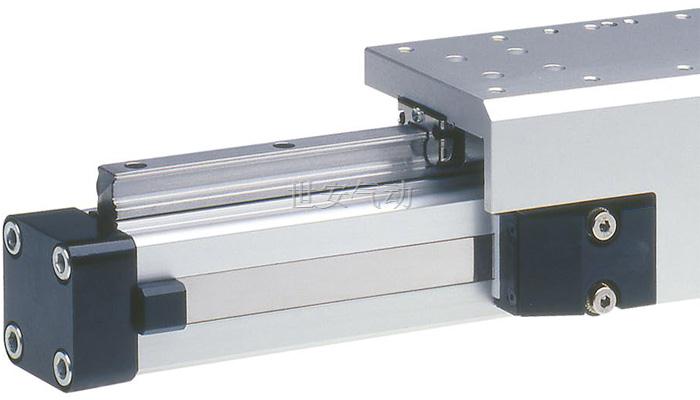

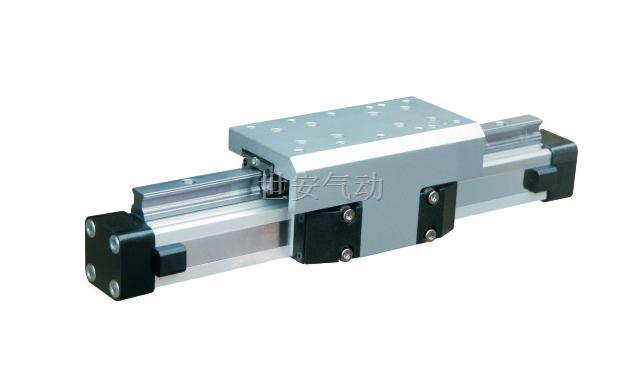

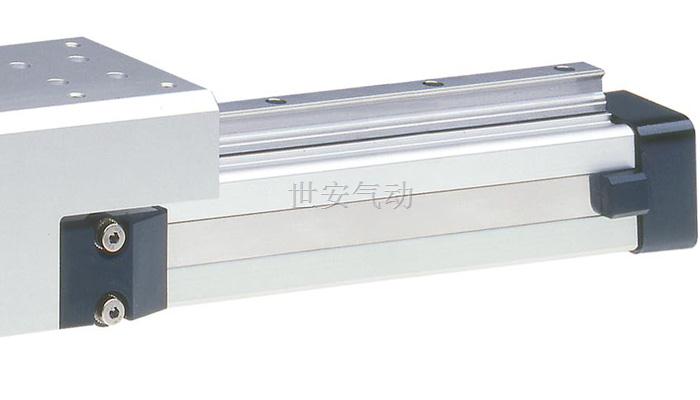

    STL导轨型无杆气缸细节展示图:

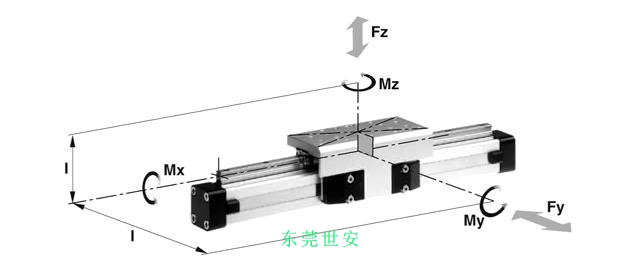

    STL导轨型无杆气缸详细参数

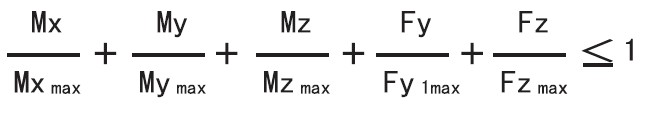

    如果多力和力矩同时作用在气缸上时,那么下面这个公满足:




    系列

    用于线性驱动

    最大力矩[Nm]]

    最大负载[N]

    带导轨的线性驱动质量[kg]

    导轨滑块质量[kg]

    Mx

    My

    Mz

    Fy

    Fz

    0mm行程

    每100mm行程增加

    STL16

    OSP-P16

    15

    30

    30

    1000

    1000

    0.598

    0.210

    0.268

    STL25

    OSP-P25

    60

    110

    110

    3100

    3100

    1.733

    0.369

    0.835

    STL32

    OSP-P32

    62

    160

    160

    3100

    3100

    2.934

    0.526

    1.181

    STL40

    OSP-P40

    150

    400

    400

    4000

    7500

    4.452

    0.701

    1.901

    STL50

    OSP-P50

    210

    580

    580

    4000

    7500

    7.361

    0.936

    2.880


    *表格中所示的最大允许值适用于轻的、无震动操作,即使在动态下也不应超过此值

    当使用缓冲图表时,导轨活塞连接件的质量应加到整个运动质量里边。
