    您现在的位置:首页 > 所有产品 > 气缸 > ORIGA无杆气缸

    东莞世安HD重载式无杆气缸具备1.导轨系统:4排循环式滚珠轴承导轨2.经抛光和硬化后的钢制导轨3.适用于多向大负载4.高精度5.内置式防尘系统6.内置式注油系统7.任意行程可达3700mm(更长行程可定制)8.阳极氧化铝导轨滑块,尺寸与OSP-P气缸带GUIDELINE导轨兼容



    HD重载式无杆气缸参数概述:








    品名

    HD重载式无杆气缸

    品牌

    德国ORIGA无杆气缸

    价格

    1000-9999

    缸径

    25/32/40/50mm

    行程

    行程可自由选择,标准最大3700mm

    最大速度

    KF25, KF32, KF50: v=5 m/s

    寿命

    8000km以上



    HD重载式无杆气缸负载,作用力和力矩:



    1.导轨系统:4排循环式滚珠轴承导轨
    2.经抛光和硬化后的钢制导轨
    3.适用于多向大负载
    4.高精度
    5.内置式防尘系统
    6.内置式注油系统
    7.任意行程可达3700mm(更长行程可定制)
    8.阳极氧化铝导轨滑块,尺寸与OSP-P气缸带GUIDELINE导轨兼容
    9.最大速度V=5m/s

    技术资料

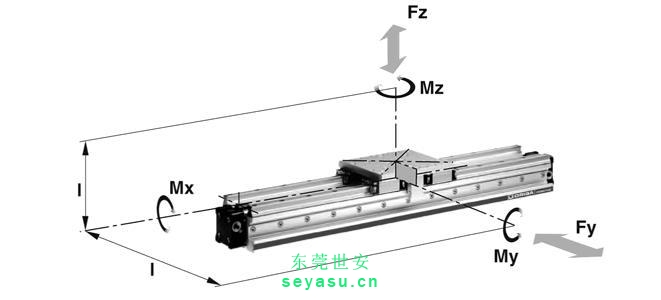

    以下图表显示最大允许负荷。如果多个力和力矩同时作用在气缸上时,那 么下面这个公式必须要满足;

    表格中所示的最大允许值适用于轻 的,无震动操作,即使在动态下也不应超过此值


    负载总量不应超过>1


    *请注意:
      当使用缓冲图表时,导轨活塞连接件的质量应加到整个运动质量里边



    HD重载式无杆气缸对应参数数据:

    系列

    用于线性驱动

    最大力矩[N m]

    最大负载[N]

    带导轨的线性驱动质量(Kg)

    导轨滑块质量(Kg)

    Mx

    My

    Mz

    Fy

    Fz

    0mm行程

    每100mm行程增加

    HD25

    OSP-P25

    260

    320

    320

    6000

    6000

    3.065

    0.924

    1.289

    HD32

    OSP-P32

    285

    475

    475

    6000

    6000

    4.308

    1.112

    1.367

    HD40

    OSP-P40

    800

    1100

    1100

    15000

    15000

    7.901

    1.748

    2.712

    HD50

    OSP-P50

    1100

    1400

    1400

    18000

    18000

    11.648

    2.180

    3.551
