空油转换桶产品相关参数

东莞世安供应的空油转换桶特点：1、选用ISO VG32作动油。2、变位量以容积之50%预留量为宜。3、油面上升速度最大200mm/sec。4、气缸出力选定以理论出力之50%以下较安全。5、给油时以不超过上限位置 (全容积的80%)为原则。6、安装位置为垂直方向，且必须高于作动气缸。

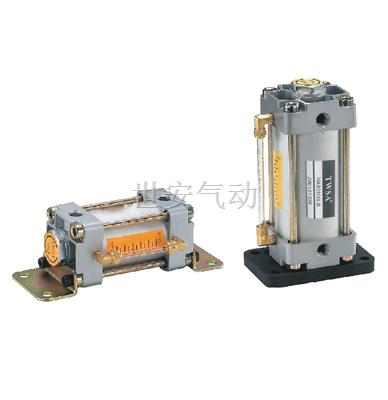

空油转换桶高清图：

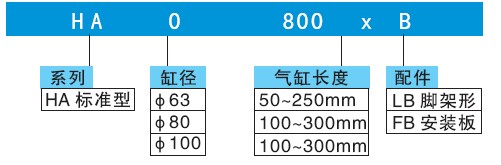

空油转换桶订购码：

选用缸径		63										80										100
选用容量长度 [X]		50	75		100		150		200	250		100		125	150		200		250	300		100		125		150		200	250		300
气缸行程范围
气缸内径	40	100以下		101-125		101-150		151-200			151-300		201-250			301-350
	50	50以下		85以下		51-100					151-200		101-150					251-300					201-250
	63			50以下				75以下					51-100			101-150					201-250				151-200		251-300
	80							50以下													101-150		51-100							101-150		151-200
	100																				51-100											101-150

选用缸径		63										80										100
选用容量长度 [X]		50	75		100		150		200	250		100		125	150		200		250	300		100		125		150		200	250		300
气缸行程范围
气缸内径	40	100以下		101-125		101-150		151-200			151-300		201-250			301-350
	50	50以下		85以下		51-100					151-200		101-150					251-300					201-250
	63			50以下				75以下					51-100			101-150					201-250				151-200		251-300
	80							50以下													101-150		51-100							101-150		151-200
	100																				51-100											101-150

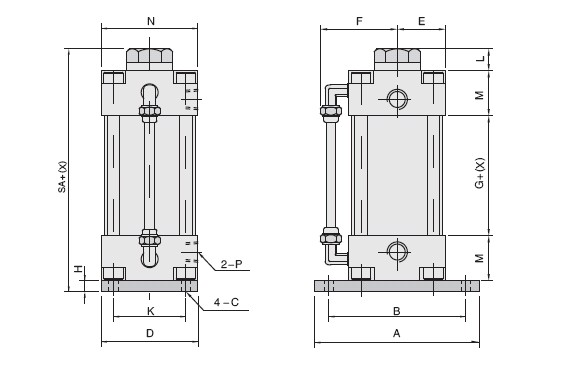

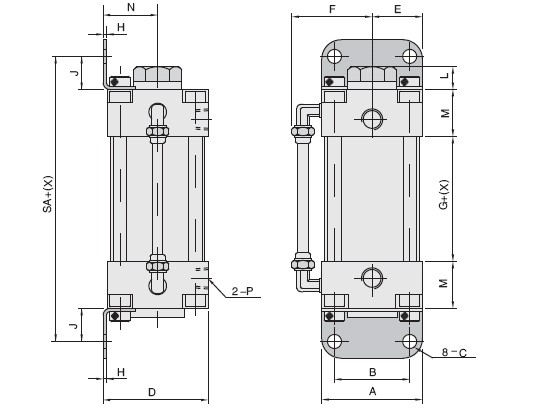

空油转换桶外部结构尺寸图：

缸径	A	B	C	D	E	F	G	H	J	L	M	N	P	SA
63	80	56	12	79	37.5	56.5	32	3.2	31	14	32	41	PT3/8 "	158
80	97	70	14	96	47	69	39	4	30	15	36	49	PT3/8 "	171
100	115	85	14	113	56.5	76.5	39	4	30	15.5	36	57	PT1/2 "	171

缸径	A	B	C	D	E	F	G	H	K	L	M	N	P	SA
63	120	100	9	80	37.5	56.5	32	13	50	14	32	75	PT3/8 "	124
80	154	126	12	96	47	69	39	16	63	15	36	94	PT3/8 "	142
100	180	150	14	120	56.5	76.5	39	16	75	15.5	36	113	PT1/2 "	143
