    您现在的位置:首页 > 所有产品 > 气缸 > 其它特殊型气缸

    CK1系列焊接夹紧型气缸详细参数:

    缸径 ( mm)

    40

    50

    63

    使用流体

    空气

    耐压实验压力

    1.5MPa

    最高使用压力

    1.0MPa

    最低使用压力

    0.05MPa

    环境及流体温度

    无磁性开关: -10℃~70℃
    带磁性开关: -10℃~60℃

    活塞速度

    50~500mm/s

    缓冲

    非夹紧侧(无杆侧):带气缓冲

    速度控制阀

    装在两端

    给油

    不给油

    螺纹公差

    JIS 2级

    行程长度允差

    +1.00mm

    安装方式

    双耳环

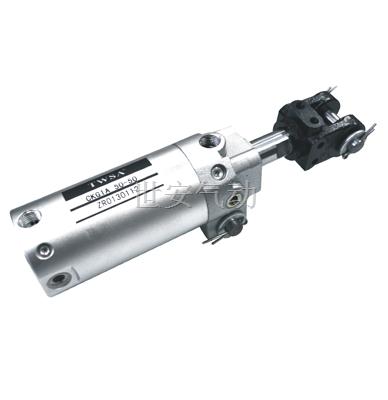

    CK1系列焊接夹紧型气缸高清图:

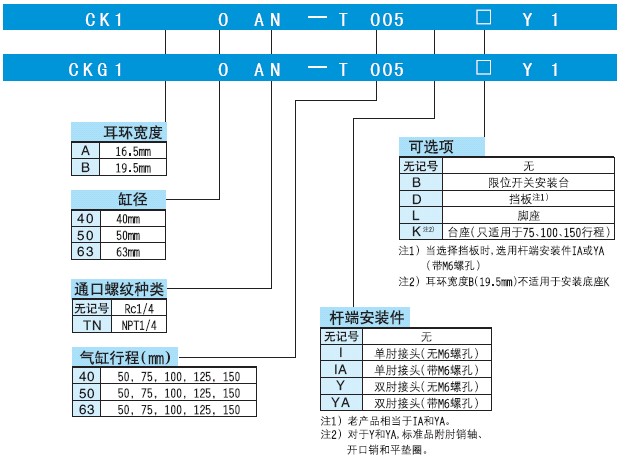

    CK1系列焊接夹紧型气缸订购码:

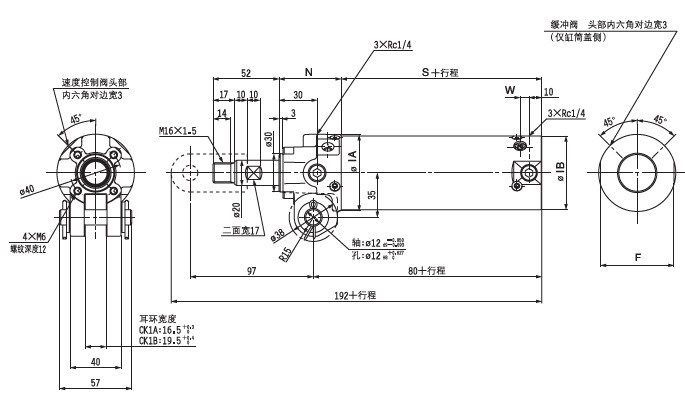

    CK1系列焊接夹紧型气缸外形结构图:



    记号/缸径

    F

    ΦIA

    ΦIB

    N

    S

    W

    40

    44

    52

    47

    52

    55

    5

    50

    55

    60

    58

    49

    58

    5.5

    63

    69

    74

    72

    49

    58

    5.5

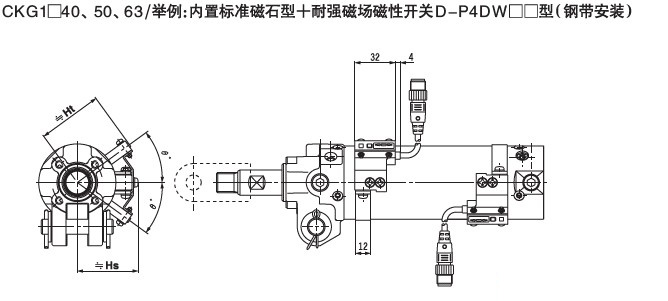

    记号/缸径

    Hs

    Ht

    θ

    40

    43

    46

    45°

    50

    48

    51.5

    36°

    63

    55

    58.5

    33°
