    RC13系列先导式电磁阀:阀体紧凑,流量大.响应时间快,超过10ms.预期寿命超过50,000,000次.功耗小,仅0.6W.可选择多针链接气路板.手动控制.

    RC13系列先导式电磁阀参数概述:


    产品图片见图一

    型号

    RCS2413

    2位 单电控

    RCD2413

    2位 双电控

    RCL2413

    2位 双电控 (磁铁止动型)

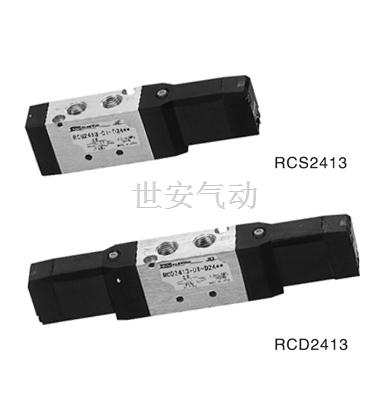

    RC13系列0.5W型先导式电磁阀高清图(图一):

    RC13系列0.5W型先导式电磁阀的规格表:

    型号

    单位

    RCS2413

    RCD2413

    RCD3413

    RCE3513

    RCO3413

    使用流体



    无供油压缩空气(也可供油)

    接口尺寸



    Rc1/4

                 音速流导         注三

    dm³/(S*bar)

    2 50

    1 60

    1 00

    临界压力比



    0 22

    0 2

    0 22

              有效截面积(参考)  注三

    mm²

    12 5

    8

    5

                 周围温度         注三

    –5–50  注一

    最低动作压力

    Mpa

    0 15

    0 1

    0 15

    使用压力范围

    Mpa



    最高使用频度

    Cyc/min

    0 2–07  注二

    响应时间

    L型

    ON

    S

    0 035

    0 020

    0 025

    OFF

    0 025

    0 035

    SP
    UP

    ON

    0 035

    0 020

    0 025

    OFF

    0 040

    0 035

    标准电压

    V

    DC24

    容许电压变变动范围

    %

    ﹢10、–15

    功率消耗

    W

    0 5

    绝缘程度



    B型

    配线方式



    引线型(L型)、带引线插座型(SP、UP型)

    净重

    L型

    g

    90

    122

    137

    SP、UP型

    90

    122

    137

    注一:在周围环境温度5℃以下的低温使用时,为了防止冷凝水和冻结,请使用经干燥的压缩空气。()内的数值是在连续通电的场合

    注二:外导型型的外导通口压力,请设定为0、25、-0.7MPa

    注三:音速流导,临界压力比,有效截面积,Cv值是通口1至2、4间的值

    RC13系列标准型先导式电磁阀的规格表:

    型号

    单位

    RCS2413

    RCD2413

    RCL2413

    使用流体



    无供油压缩空气(也可供油)

    接口尺寸



    Rc1/8

    音速流导            注3)

    dm³/(s.bar)

    2 50

    1 60

    临界压力比          注3)



    O 22

    0 2

    有效截面积(参考)  注3)

    mm²

    12 5

    8

    周围温度

    ­5~50注1)

    最低动作压力

    MPa

    O15

    O1

    O15

    使用压力范围

    MPa

    O2~08注2)

    O2~07

    最高使用频率

    Cyc e/min

    240

    240

    响应时间

    DC

    L

    ON

    s

    O020

    O015

    O025

    OFF

    O022

    ­

    O025

    SP
    UP

    ON

    O020

    O015

    O025

    OFF

    O037

    ­

    O025

    AC
    L
    SP
    UP

    50Hz

    ON

    O020

    O015

    ­

    OFF

    O022

    ­

    ­

    60Hz

    ON

    O020

    O015

    ­

    OFF

    O022

    ­

    ­

    必要最少激励时间

    s

    ­

    ­

    O05

    标准电压

    V

    AC100/110、200/220 DC24 DC12

    DC24

    容许电压变动范围

    %

    AC±10

    频率

    Hz

    50/60共用

    ­

    视在功率

    AC

    保持

    50Hz

    VA

    25(100/200)

    ­

    60Hz

    20(100/200)

    ­

    起动

    50Hz

    29(100/200)

    ­

    60Hz

    25(100/200)

    ­

    功率消耗

    W

    18

    绝缘程度



    B型

    配线方式



    引线型(L型)、带引线插线器型(SP、UP)

    净重

    L型

    g

    90

    122

    90

    SP、UP型

    90

    122

    90

    注1)在周围环境温度5℃以下的低温使用时,为了防止冰凝水和冻结,请使用经干燥的压缩空气。()内的治是在连续通电的场合。
    注2)外先导型的外导通口压力,请设定为0.25-0.7Mpa。
    注3)音速流道,临界压力比,有效截面积,Cv值是通口1至2.4间的值.

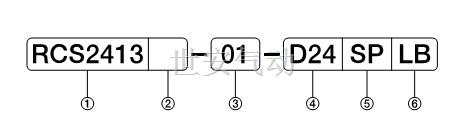

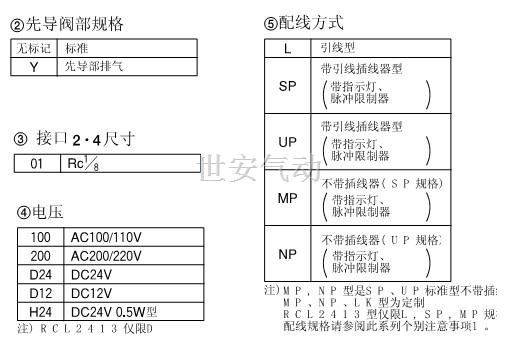

    RC13系列先导式电磁阀表示方法:

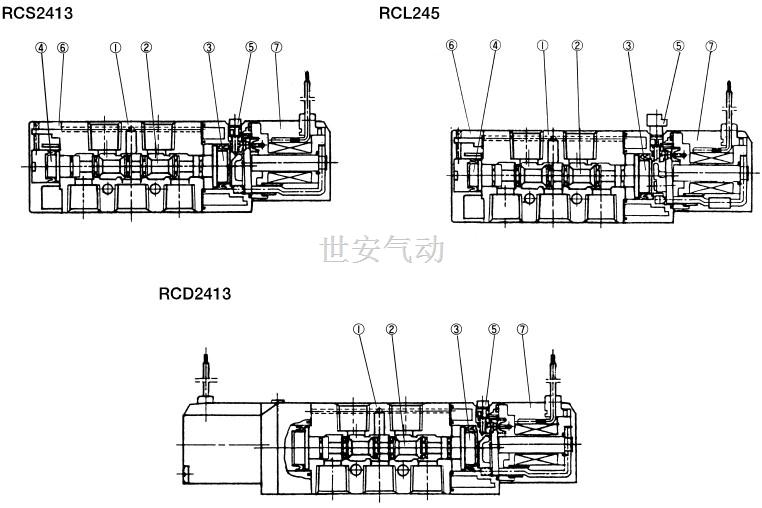

    RC13系列先导式电磁阀结构主要零件:



    序号

    零件名称

    材料

    备考

    阀体

    铝合金

    耐酸铝

    滑竿阀芯

    _______



    活塞D

    合成树脂



    活塞S

    合成树脂



    手动扭

    合成树脂



    端盖

    合成树脂



    先导阀部

    _______



    弹簧

    不锈钢



    弹簧座

    合成树脂

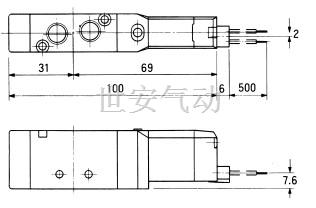

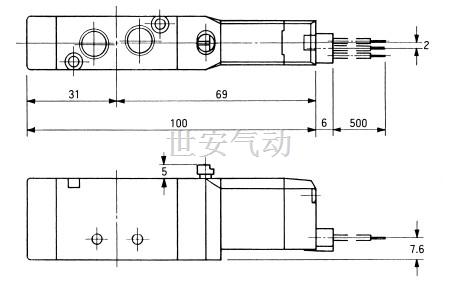

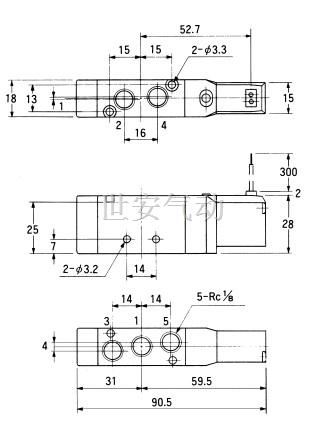

    RCS2413形状尺寸:
    L规格                                                   SP规格:




    UP规格:

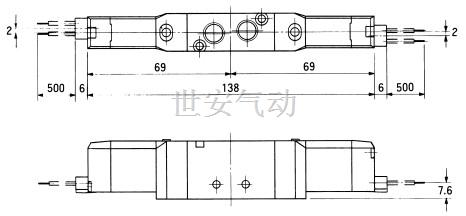

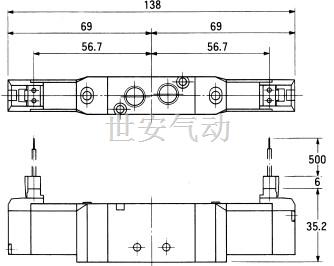

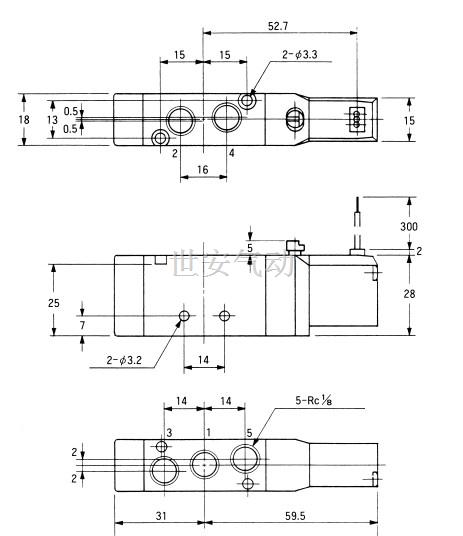

    RCD2413形状尺寸:
    L规格:


    SP规格:


    UP规格:

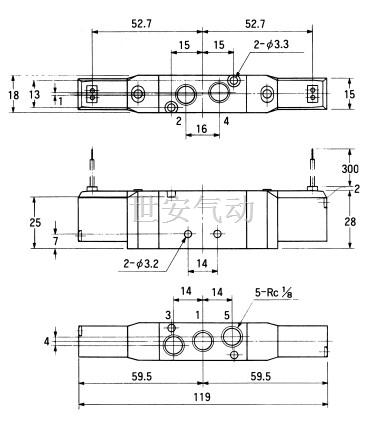

    RCL2413形状尺寸:
    L规格


    SP规格:



    产品相关视频
    TWSA 5V100系列电磁阀
    派克品牌ADEX Plus系...
    金器3方口/5方口电磁...
    派克先导式电磁阀RC13...
