    SC拉杆式标准气缸的特点:

    1活塞密封采用异性变向密封结构,尺寸紧凑,有储油功能;

    2为拉杆式气缸,前后盖与铝管缸体用支柱连接,可靠性好;

    3与ISO15552标准气缸相比,同缸径SC系列气缸长度小;

    4气缸缓冲调节平稳;

    5多种规格的气缸及气缸安装附近可供客户选择使用;

    6.选择耐高温密封材料,可保证气缸在150℃条件下正常工作。



    SC拉杆式标准气缸参数概述:



              产品见图一


    内径mm

    32

    40

    50

    63

    80

    100

    作动方式

    复动型

    工作简介

    空气(经4um滤网过滤)

    固定型式

    SC系列

    基本型 FA型 FB型 CA型 CB型 LB型 TC型 TF型

    SCD、SCJ系列

    基本型 FA型 LB型 TC型 TF型

    使用压力范围

    0.1~1.0MPa(14~145Psi)

    保证耐压力

    1.5MPa(215Psi)

    工作温度℃

    -20~80

    使用速度范围 mm/s

    30~800

    行程公差范围

    0~250(﹢1.0/0) 251~1000(﹢1.4/0) 1001~1500(﹢1.8/0)

    缓冲型式

    可调缓冲

    缓冲行程 mm

    21

    28

    29

    接管口径

    PT1/8

    PT1/4

    PT3/8

    PT1/2

    型号

     SC拉杆式标准气缸符号

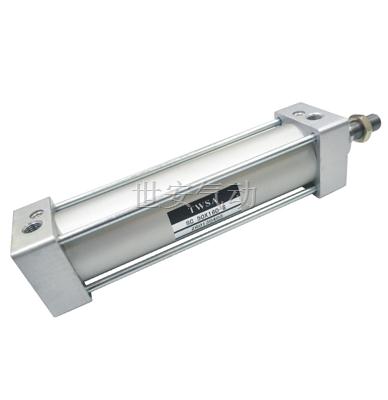

    SC拉杆式标准气缸高清图(图一):

    SC拉杆式标准气缸的的订购代码图:

    SC拉杆式标准气缸的的行程表:

    系列名称

    内径(mm)

    标准行程

    最大行程

    容许行程

    SC
    SCD
    SCJ

    32

    25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500

    1000

    2000

    40

    25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

    1200

    2000

    50

    1200

    2000

    63

    1500

    2000

    80

    1500

    2000

    100

    1500

    2000

    SC拉杆式标准气缸的外部规格图:

    SC拉杆式标准气缸的外部规格表:

    内径

    符号

    A

    B

    C

    D

    E

    F

    G

    H

    I

    J

    K

    L

    M

    N

    O

    P

    Q

    R

    S

    T

    V

    W

    32

    140

    47

    93

    28

    32

    15

    27.5

    22

    17

    6

    M10×1.25

    M6×1

    9.5

    14

    PT1/8

    5.5

    6

    6.5

    45

    33

    12

    10

    40

    142

    49

    93

    32

    34

    15

    27.5

    24

    17

    7

    M12×1.25

    M6×1

    9.5

    15

    PT1/4

    6

    5

    8.5

    50

    37

    16

    14

    50

    150

    57

    93

    38

    42

    15

    27.5

    32

    23

    8

    M16×1.25

    M6×1

    9.5

    17

    PT1/4

    8.5

    2.5

    10

    62

    47

    20

    17

    63

    153

    57

    96

    38

    42

    15

    27.5

    32

    23

    8

    M16×1. 5

    M8×1.25

    9.5

    15

    PT3/8

    9.5

    4

    8.5

    75

    56

    20

    17

    80

    182

    75

    107

    47

    54

    21

    33

    40

    26

    10

    M20×1.5

    M10×1.5

    11.5

    19.5

    PT3/8

    10

    4.5

    14

    94

    70

    25

    22

    100

    188

    75

    113

    47

    54

    21

    33

    40

    26

    10

    M20×1.5

    M10×1.5

    11.5

    16.5

    PT1/2

    11

    6.5

    14

    112

    84

    25

    22
