气动单向控制阀的分类及结构原理

• 时间：2015-01-09

单向阀的结构原理如图13.2。其工作原理和图形符号和液压单向阀一致，只不过气动单向阀的阀芯和阀座之间是靠密封垫密封的。


2）或门型梭阀
如图13.3为或门型梭阀的结构原理。其工作特点是不论P1和P2哪条通路单独通气，都能导通其与A的通路；当P1和P2同时通气时，哪端压力高，A就和哪端相通，另一端关闭，其逻辑关系为“或”，图形符号如图。

3）与门型梭阀

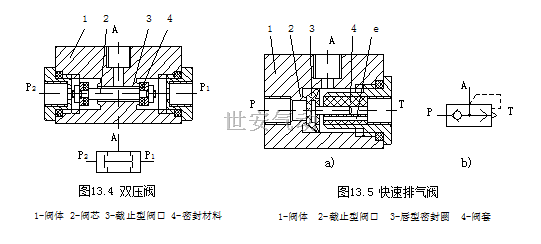

与门型梭阀又称双压阀，结构原理如图13.4所示。其工作特点是只有P1和P2同时供气，A口才有输出；当P1或P2单独通气时，阀芯就被推至相对端，封闭截止型阀口；当P1和P2同时通气时，哪端压力低，A口就和哪端相通，另一端关闭，其逻辑关系为“与”，图形符号如图。


4）快速排气阀
快速排气阀是为加快气体排放速度而采用的气压控制阀。
如图13.5为快速排气阀的结构原理。当气体从P通入时，气体的压力使唇型密封圈右移封闭快速排气口e，并压缩密封圈的唇边，导通P口和A口，当P口没有压缩空气时，密封圈的唇边张开，封闭A和P通道，A口气体的压力使唇型密封圈左移，A、T通过排气通道e连通而快速排气（一般排到大气中）。
