双电控电磁阀两位五通的工作原理

• 时间：2014-12-29

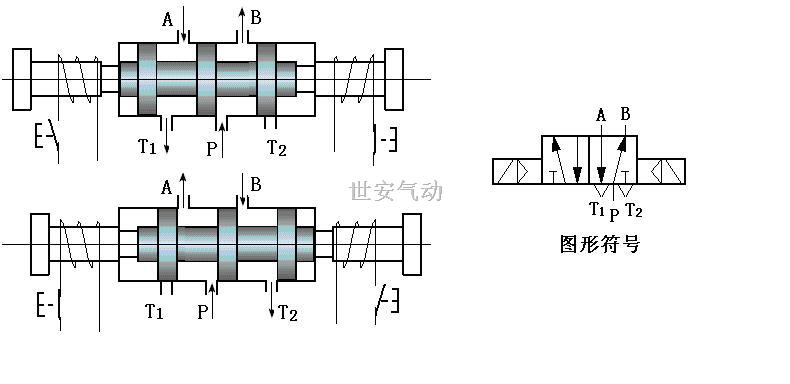

下图为双电控二位五通阀的工作原理图

如图所示，双电控电磁阀的内里构造有两个电磁铁，当右线圈通电、左线圈断电时，阀芯被推向右端，其通路状态是P与A、B与T2相通，A口进气、B口排气。当右线圈断电时，阀芯仍处于原有状态，即具有记忆性。当电磁左线圈通电、右断电时，阀芯被推向左端，其通路状态是P与B、A与T1相通，B口进气、A口排气。若电磁线圈断电，气流通路仍保持原状态。
