分析电磁控制换向阀的工作原理

• 时间：2014-09-26

　　在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

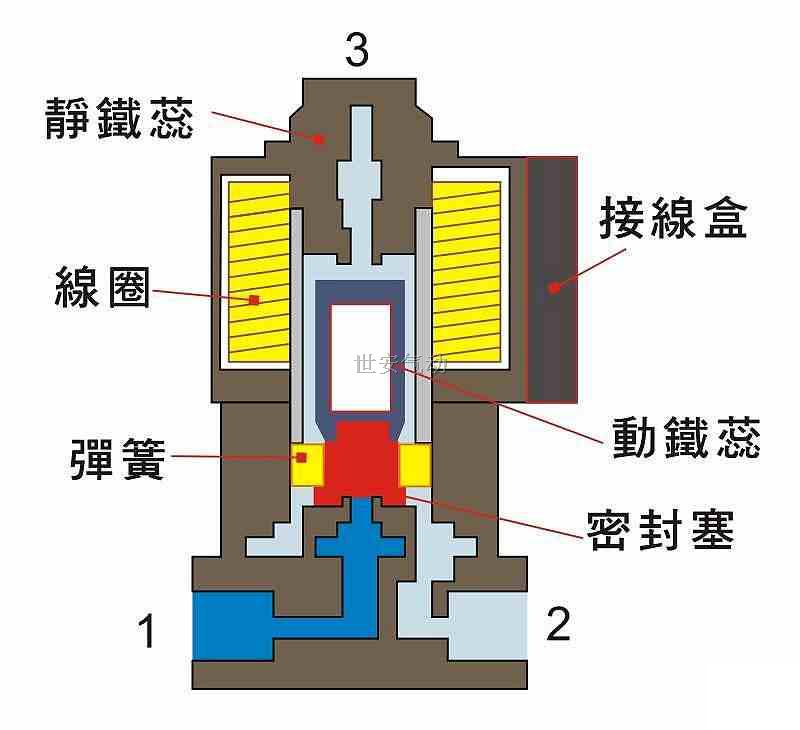

　　图1表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

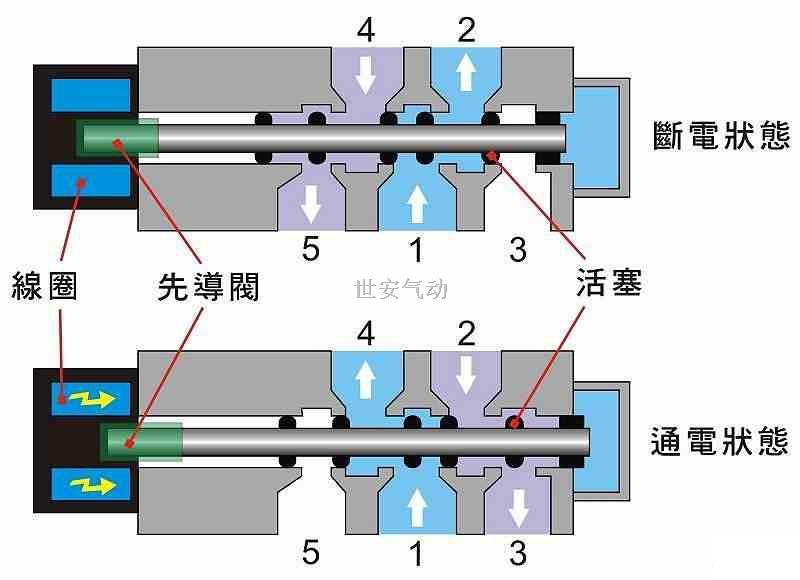

　　图2表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

　　
阀的功能：(Function)

　　电磁阀的菜单示它的电-气转换复杂性。阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。阀的位置数目就是N的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。“M路”表示阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。图1例子中的阀为3/2直动式电磁阀，念作“三路二位阀”，表示该阀有两个位，即“通”和“断”两个状态，有三个气口，分别为 1：进气口，2：出气口，3：排气口。
