真空发生器与真空吸盘是如何搭档工作的？

在工业生产的工程上，为了与各种各样的工作要求相适应，通过改变喷嘴、扩张管的尺寸、形状及组合方法，使真空发生器的到达真空度、排气量、压缩空气流量有差异。而在本体上组合控制系统、防尘系统、消音系统中诸如电磁阀、真空开关、过滤器、消音器等，它会使之性能更趋完善。

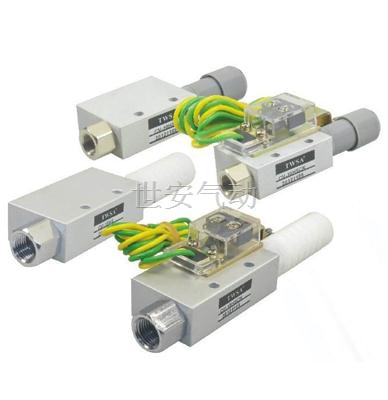

图为TWSA品牌CV真空发生器示意图

CV真空发生器示意图

真空发生器在电子、钢铁、化工、建筑、食品等行业应用很广，主要在自动机械中起如下作用：

真空吸着搬运。将真空发生器与真空吸盘组合，利用产生的真空吸附工件，将工件送到所需工位。

真空吸着固定。利用真空吸着固定易产生弹性变形的薄工件，进行磨削加工等。

首先装在自动机械上的真空吸盘与工件接触形成密闭空间，然后真空发生器开始工作，压缩空气流量开始急剧上升；同时密闭腔的空气迅速排出，随着密闭腔空气量的减少，排气量迅速下降；密闭腔内真空度很快提高，达到一定真空度后，自动机械运动，带动真空吸盘和工件到达所需工位。

搬运结束时，为了使工件尽快脱离吸盘，故采用向真空吸盘吹入压缩空气的方法来达到快速破坏真空的目的。在从真空发生到真空破坏的吸着运送过程中，真空发生器消耗一定量的压缩空气。
